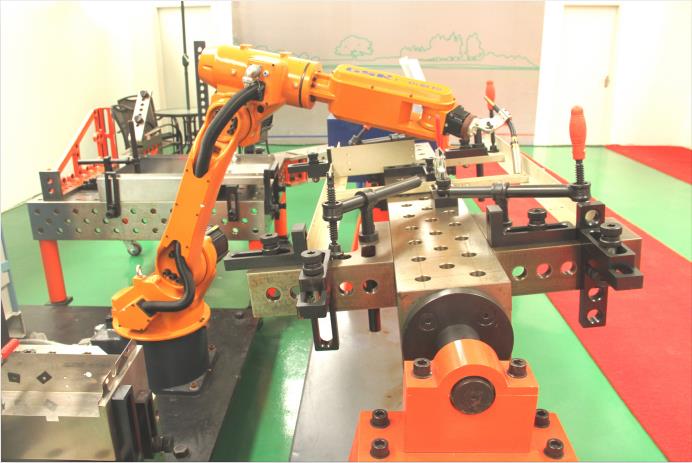

機器人焊接夾具

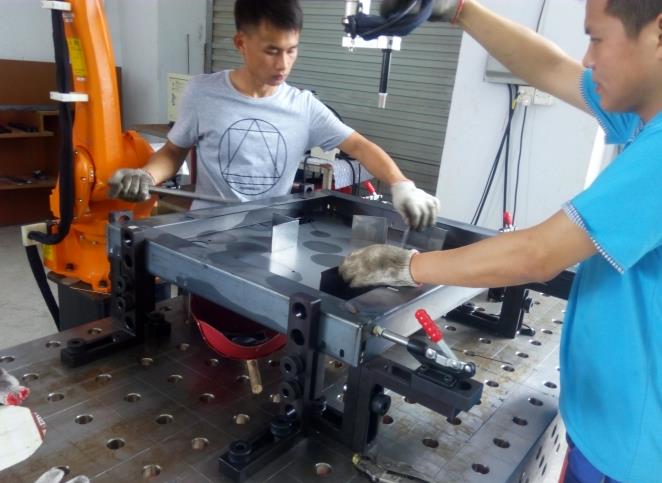

三維孔系組合柔性焊接工藝裝備。 組合：因為所有附件都是事先預制好的，可根據產品的需求任意組合及調整。 柔性：因為有上述功能整套裝備可根據產品的變化而變化，一套夾具就可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。 焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接十分方便、靈活、精確，與傳統的焊接方式 許多。 三維鋼件平臺尺寸： (材料q345 也可以稱16mn) 長x寬: 1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000 三維鑄件平臺尺寸： (鑄鐵ht300) 2000x1000/2400x1200/3000x1500 所有三維平臺側面高度為200mm 二維平臺尺寸： 1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500 孔尺寸： φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm， 工作臺立柱分三種形式：高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
