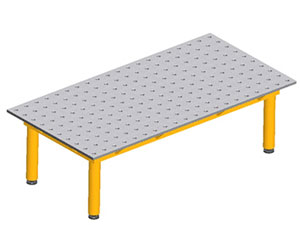

二維柔性焊接平臺

二維柔性焊接平臺概述： 　　1)按系列分為：D16和D28兩大系列 2)按材料鋼件為主 　　它是柔性組合工裝的基礎平臺，其作用是支撐被加工工件及定位夾具、壓緊夾具、校驗治具等。D28系列平臺孔距為100mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有100x100的網格線，方便工件目視檢測。D16系列平臺平臺孔距為50mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50x50的網格線，方便工件目視檢測。根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺臺面采用網格孔形式。平臺尺寸可以根據實際需要來定制。它不僅可以作為焊接平臺使用，也可以作為裝配平臺、檢測平臺、機床加工平臺等。 　　常用平臺規格及編碼： 28系列二維鋼件平臺 16系列二維鋼件平臺 產品編碼 產品規格 產品編碼 產品規格 TTK-K2811001 1000x800x150 TTK-K1611001 1000x500x100 TTK-K2811002 1000x1000x150 TTK-K1611002 1000x800x100 TTK-K2811003 1200x1200x150 TTK-K1611003 1000x1000x100 TTK-K2811004 1500x1000x150 TTK-K1611004 1200x800x100 TTK-K2811005 1500x1500x150 TTK-K1611005 1200x1200x100 TTK-K2811006 2000x1000x150 TTK-K1611006 1500x1000x100 TTK-K2811007 2400x1200x150 TTK-K1611007 1500x1500x100 TTK-K2811008 3000x1500x150 TTK-K1611008 2000x1000x100 TTK-K1611009 2400x1200x100
